Проектирование отопления

Система отопления — это важная часть инженерной системы в домах, расположенных в холодном климате.
Отопительные системы обеспечивают тепло в комнатах для оптимальных условий проживания. Данные условия регламентируются документами и технологическими требованиями.
Наша компания “МАМОНТ” занимается профессиональным проектированием систем отопления под ключ в Краснодаре.
Мы разрабатываем индивидуальный подход для каждого клиента, работаем с командой специалистов в области отопления и водоснабжения.
Наша компания сотрудничает с производителями качественного оборудования для систем отопления и водопровода. Закупаем продукцию южнокорейского бренда «Navien».
Помимо установки мы обеспечиваем своих клиентов всесторонним обслуживанием систем отопления, водоснабжения, канализации.

Как происходит проектирование отопительных систем?

Составление проекта по системам отопления

Документы составляются исходя из технического задания клиента, предпочтений проектировщика, типа здания. Однако, общая структура проекта остается всегда одинаковой.
Для составления плана стадий П и Р необходимо придерживаться регламента, установленного Постановлением №87 «О составе разделов проектной документации и требованиях к их содержанию».
Каждый документ состоит из определенных разделов. В планах должна содержаться вся информация о будущих системах отопления.
В плане П нужно прописать данные о принципиальных схемах отопительных систем, сделать теплотехнический расчет, указать характеристики отопительно-вентиляционных систем.

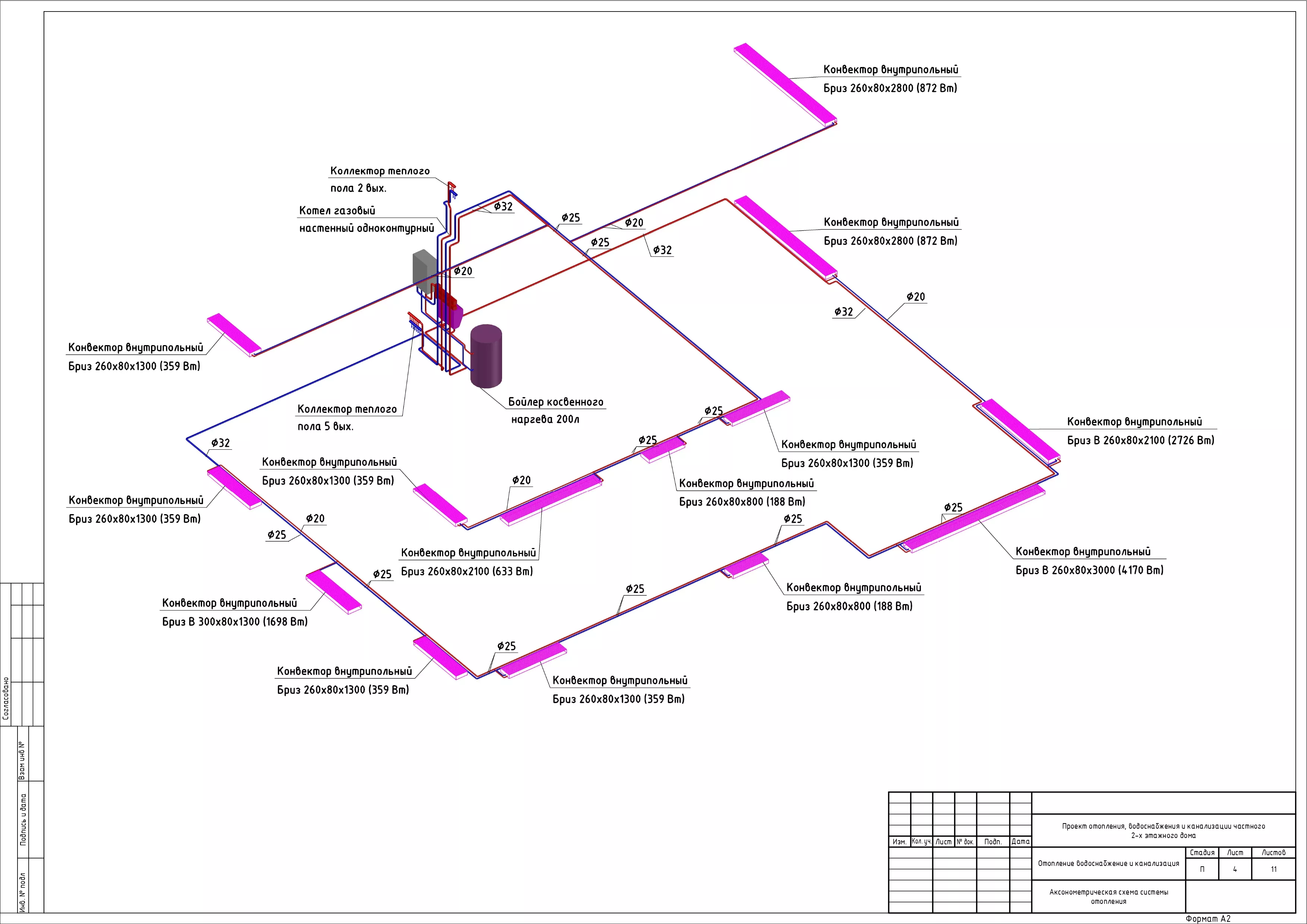

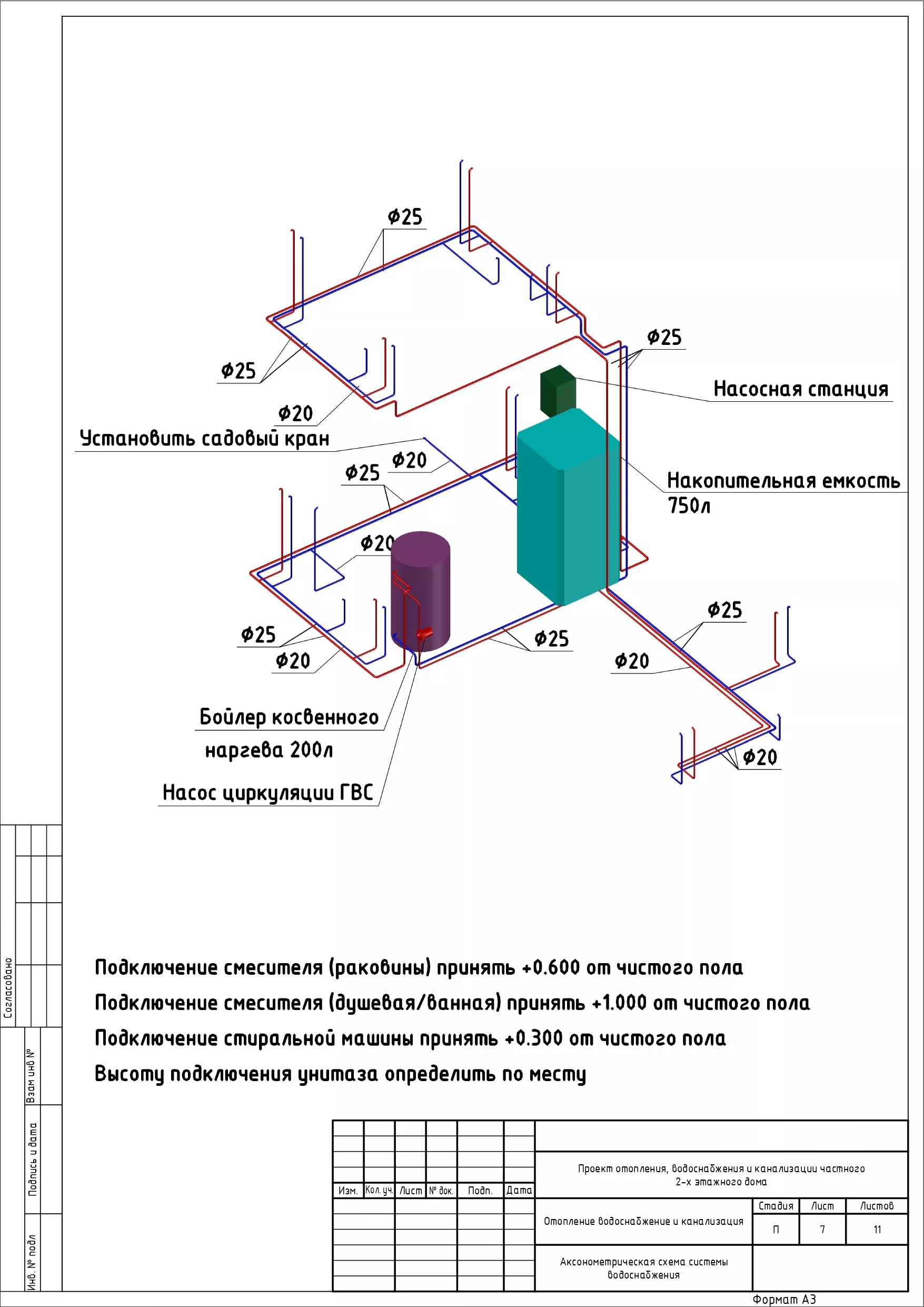

В плане Р указывается общий состав рабочей документации, аксонометрическая схема систем отопления, спецификация изделий и материалов, расчет теплопотерь.
Это неполный перечень разделов. Они должны быть грамотно реализованы специалистом в области отопления.
Создать корректный план могут эксперты компании “МАМОНТ”.

Нормативная документация

Для составления разделов проектов П и Р необходимо придерживаться регламентов из нормативных документов.
Какая документация учитывается при проектировании систем отопления?

• Постановление №87 «О составе разделов проектной документации и требованиях к их содержанию».
• СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха».
• СП 131.13330.2012 «Строительная климатология».
• СП 50.13330.2012 «Тепловая защита зданий».
• СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».
• ГОСТ 30494-2011. Параметры микроклимата в помещении.
• СП 73.13330.2016 «Внутренние санитарно-технические системы зданий».
• ГОСТ Р 21.1101-2013 «Основные требования к проектной и рабочей документации».
• ГОСТ 21.602-2016 «Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования».

Это основные документы, которых придерживаются специалисты при проектировании отопительных систем.
Также при проектировании учитываются нормативные акты для конкретных типов зданий и помещений. Например, определенные СанПиНы.

I этап проектирования

Для проектирования здания нужно собрать исходную информацию.
Какие исходные данные необходимы при проектировании отопительных систем?

• «Архитектурные решения». Это планы, разрезы дома, ориентация здания согласно Югу, Западу, Востоку и Северу.
• «Технологические решения». Информация этого раздела помогает понять какую температуру нужно поддерживать в помещении. Для составления «Технологические решения» требуются параметры микроклимата, проходимости в помещениях, а также режим работы здания.
• Принципиальные решения по системе отопления. Специалисты обсуждают с клиентом тип системы отопления, расположение оборудования, типы и модели устройств отопления.

К общим данным может быть добавлено решение по поводу способа теплоснабжения вентиляции, если отопительно-вентиляционная система не имеет электрических воздухонагревательных элементов.
Также при сборе исходной информации учитываются специальные требования от заказчика.

II этап проектирования

На втором этапе проектирования системы теплоснабжения нужно провести теплотехнический расчет согласно документам СП131 и СП50.

Важно учитывать параметры региона, где располагается дом, тип здания.
Исходя из данных параметров можно узнать минимальные значения сопротивления теплопередачи. Этим значениям должны соответствовать окна, двери, другие перекрытия.
Дополнительно проводятся теплотехнические расчеты наружных ограждений. Они позволяют понять фактические значения сопротивления теплоотдачи наружных конструкций для ограждения здания.

После выполнения теплотехнических расчетов проводится расчет теплопотерь.
В результате всех расчетов создается сводная таблица суммарных теплопотерь по всем комнатам. Таблица позволит выбрать для каждого помещения подходящее отопительное оборудование.

III этап проектирования

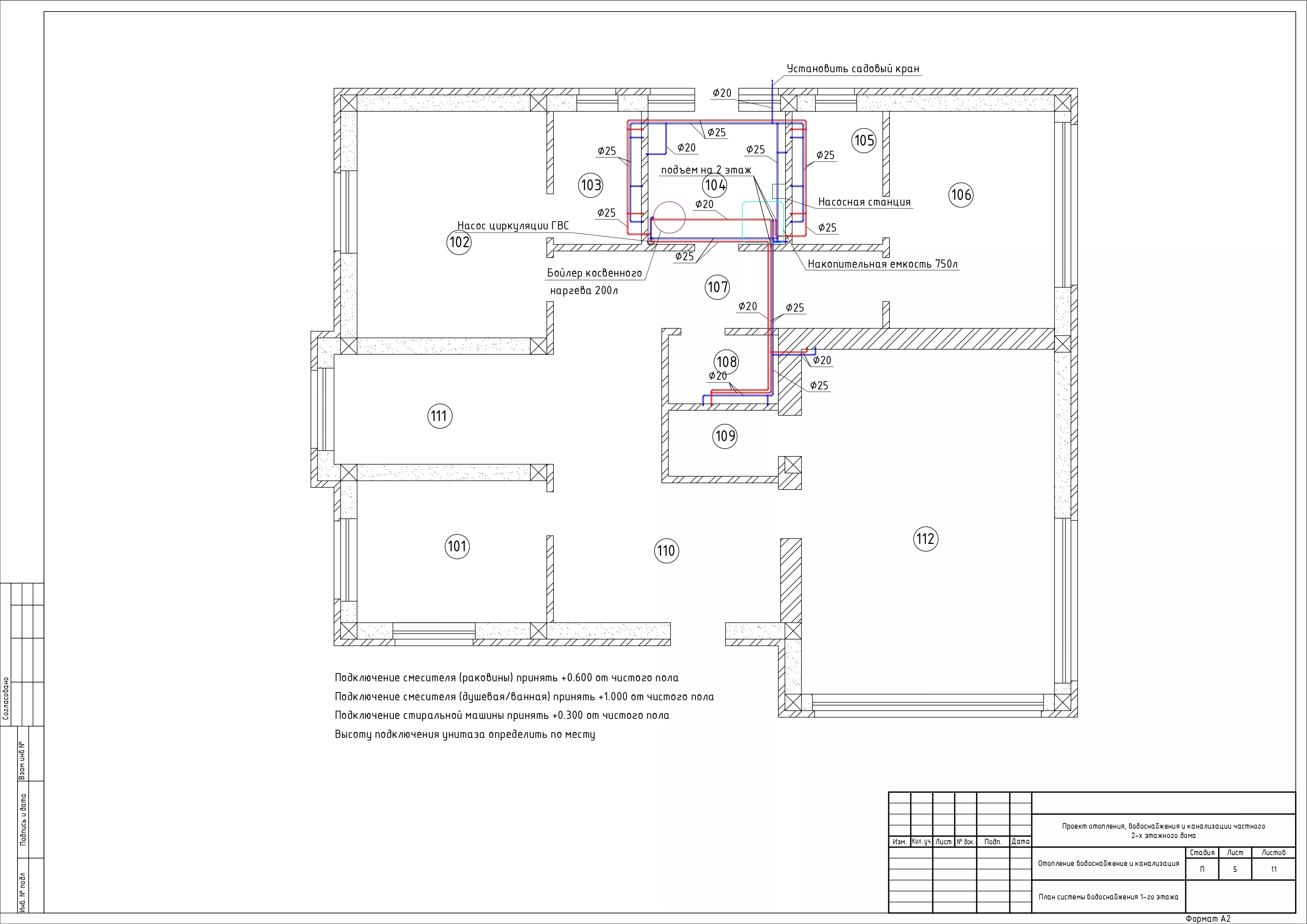

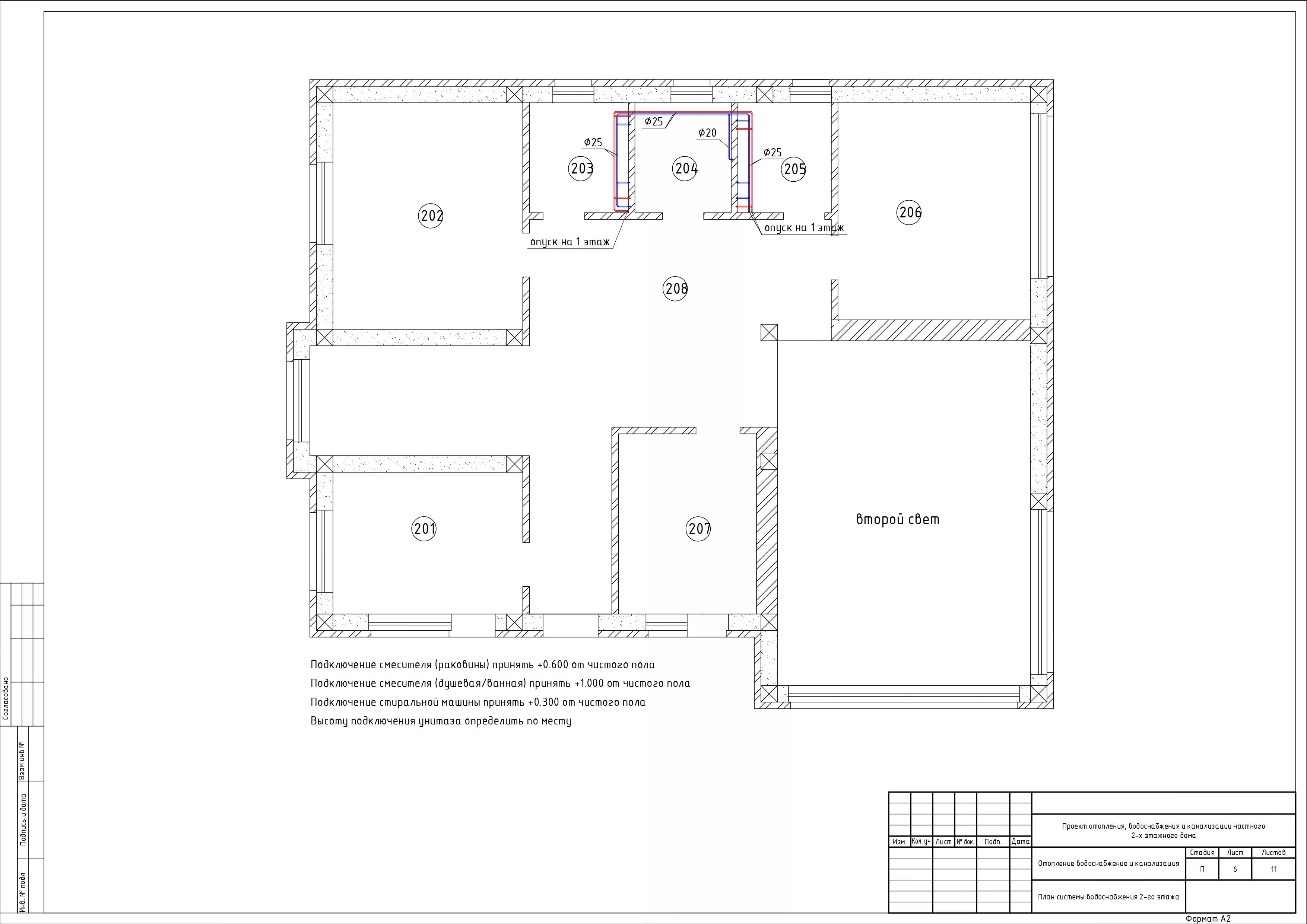

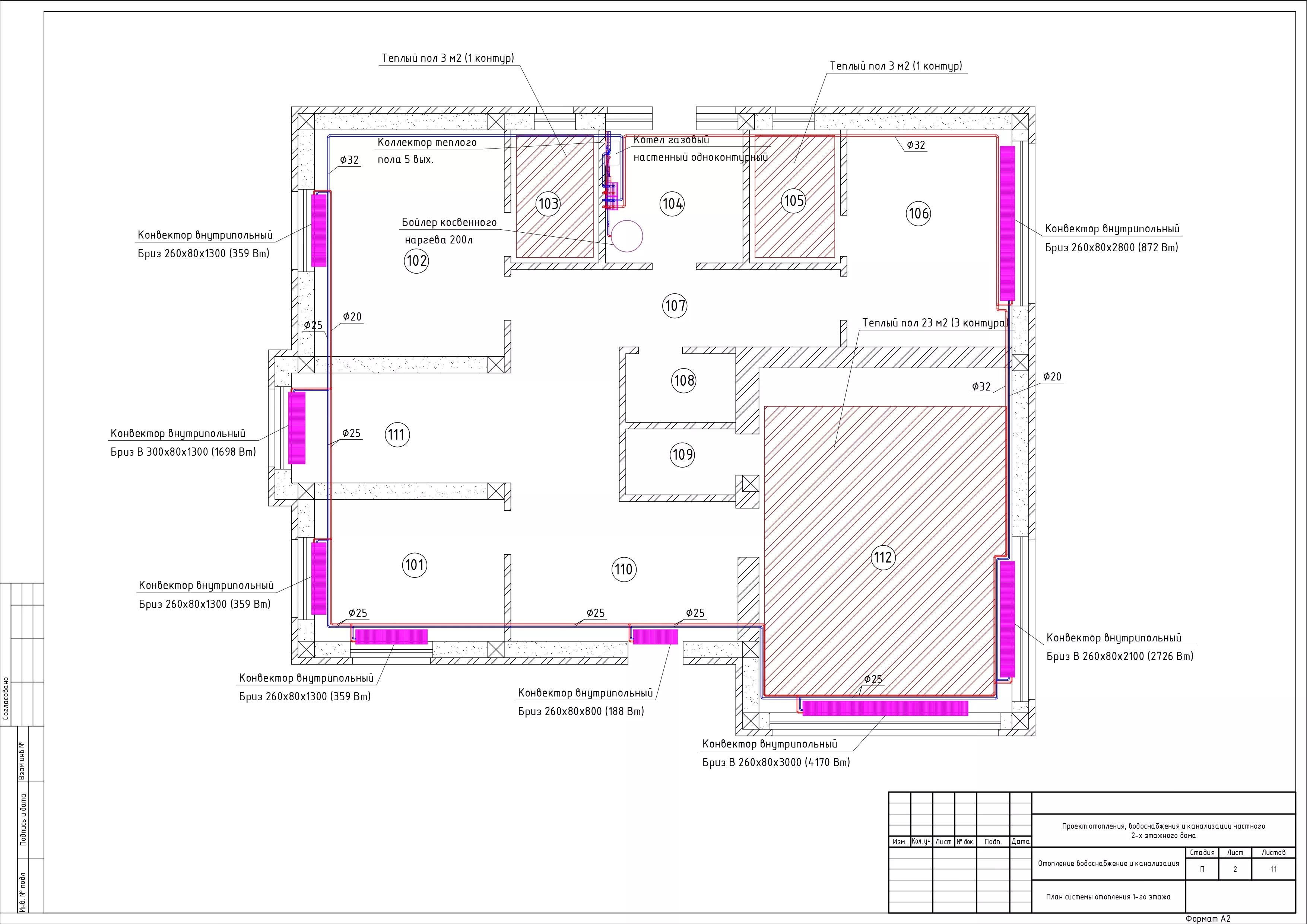

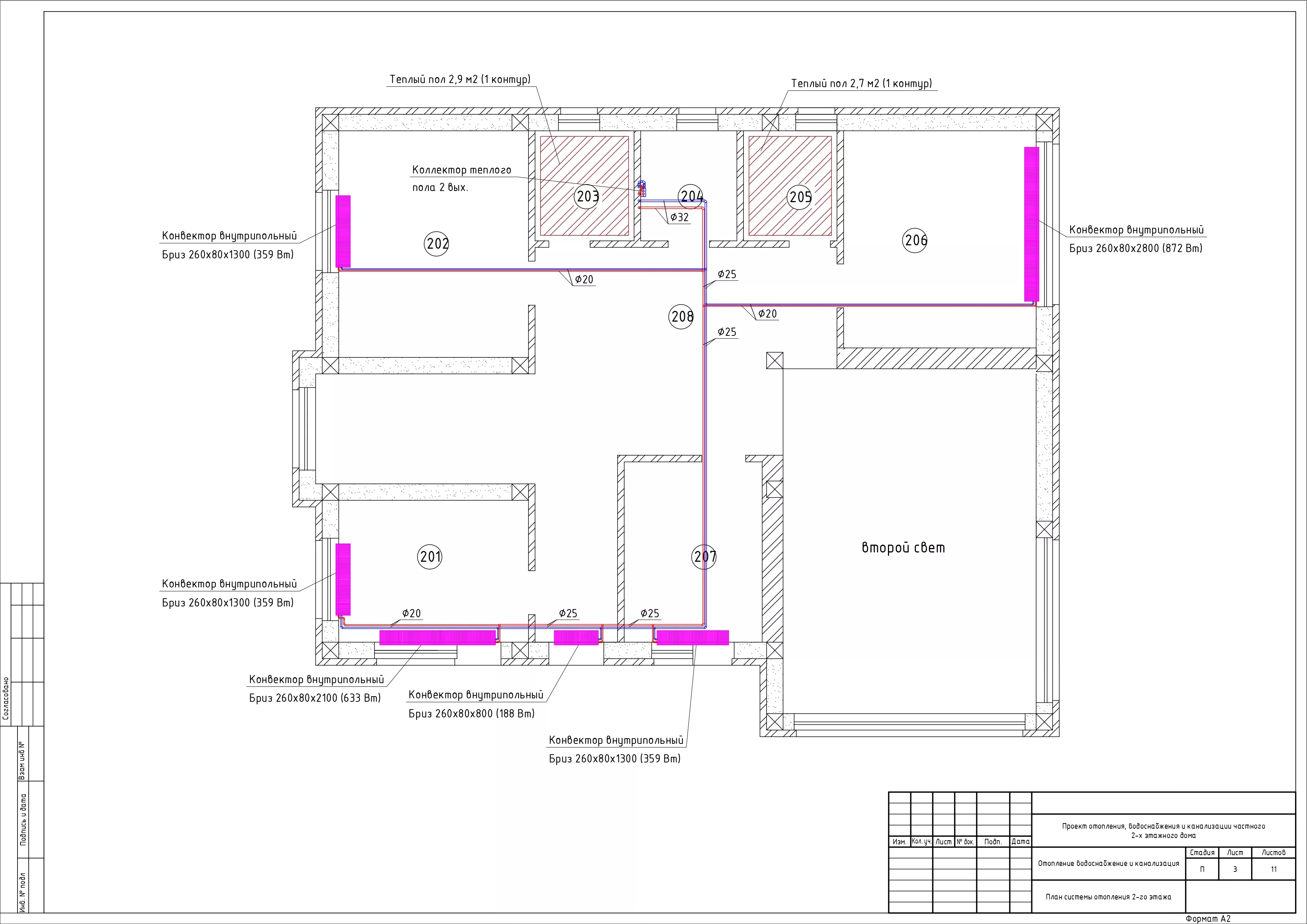

На третьем этапе разрабатываются планы и схемы отопительных систем.
Для их создания применяются специальные платформы и программное обеспечение.
Планы и схемы реализуются согласно ГОСТ 21.602-2016 и ГОСТ Р 21.1101-2013.
Важно, чтобы чертеж был читаемым и информативным. Для этого необходимо корректно подбирать шрифты, тексты выносок.

IV этап проектирования

Это этап составления пояснительной записки и общих данных. Разработка пояснительной записки может происходить после готовности плана систем отопления или параллельно с его созданием.

V этап проектирования

На финальном этапе проектирования составляется спецификация изделий, устройств и материалов. Необходимо максимально корректно составлять спецификацию. От этого документа зависит правильное составление сметы и закупка оборудования, материалов.
Требования к составлению спецификации прописаны в ГОСТ 21.602-2016.

Для корректного проектирования систем отопления необходимо обращаться к специалистам. Команда профессионалов компании “МАМОНТ” готова выполнить для Вас все работы по проектированию отопительных систем в г. Краснодар.
